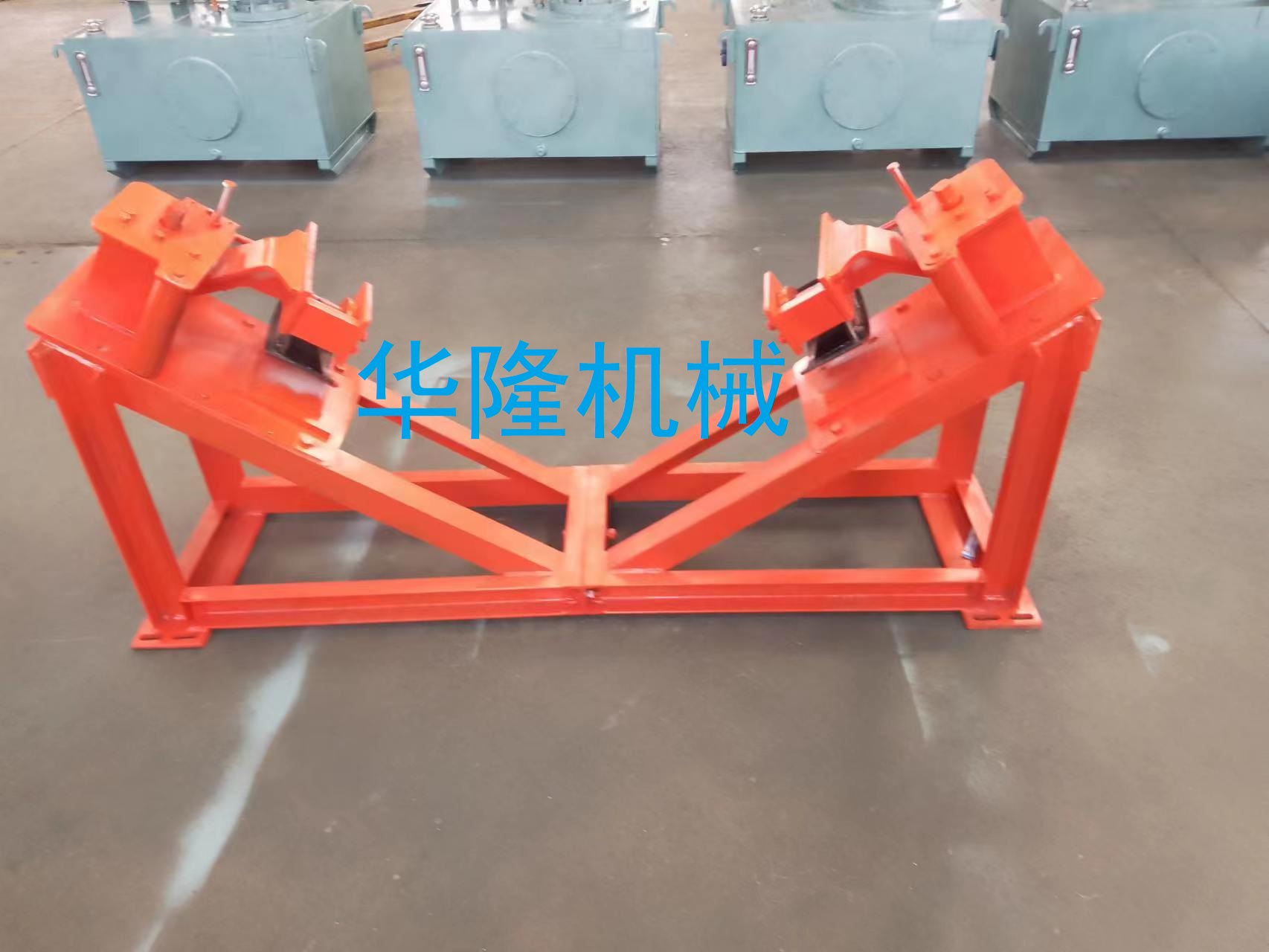

如圖1所示，DDZ帶式輸送機用斷帶抓捕裝置具體安裝步驟為：
1、本斷帶抓捕裝置采用上密下疏的安裝方法，最大安裝距離計算公式如下：
2、根據計算在選定位置將抓捕機構的連接支架用U型螺栓固定在輸送機兩組托輥之間，并讓連接支架盡可能靠近兩組托輥中靠下的一組托輥。
3、將抓捕器(左)和抓捕器(右)用M16×45螺栓分別固定在連接支架上（注意敞開方向），調節安裝位置，將偏心輪與旋轉閘塊復位到非工作狀態，保證皮帶下平面與抓捕器偏心輪之間有15-30mm間隙，然后緊固螺栓。
4、將礦用隔爆型接線盒用M8×35螺栓固定安裝在連接支架的同一側（可由使用單位視具體情況自定）。
5、將傳感器安裝支架用U型螺栓固定安裝在適當?shù)奈恢�，并保證速度檢測輪與皮帶充分接觸，其方向與皮帶運行方向一致。
6、斷帶檢測翻轉架與斷帶抓捕器安裝好后，運行皮帶，在皮帶起動與運行期間斷帶檢測翻轉架輪要始終與皮帶保持可靠接觸，檢測輪轉動靈活，不與皮帶之間有滑動磨擦現象。皮帶輸送機皮帶運行一周以上，皮帶接頭能順利通過斷帶抓捕器，與斷帶抓捕器之間沒有卡阻現象；否則重新調節。
7、狀態位置傳感器安裝在斷帶抓捕裝置固定板上，檢測安裝于閘臂上的磁性開關距離不宜超過60mm。
●主機中L1、L2、L3端接入三相AC127V三相電源。
●100、102端與第一組抓捕機構的電磁閥連接，100、101端與第二組抓捕機構的電磁閥連接，101、102端與第三組抓捕機構的電磁閥連接。
●110、111端接入輸送機急�；蚩刂苹芈分�，確保斷帶抓捕裝置動作時切斷膠帶輸送機開關控制回路電源。
8、近控手動
將旋轉開關轉至近控手動檔，按面板上的啟動按鈕，電磁鐵得電， 5秒鐘后自動失電。在不到5秒鐘的時間內按停止按鈕，電磁鐵失電。
近控自動
將旋轉開關轉至近控自動檔，按面板上的啟動按鈕，設備進入自動狀態，當斷帶檢測翻轉架檢測到斷帶信號時，電磁鐵得電，抓捕機構動作，5秒鐘后自動失電。按停止按鈕，設備退出自動狀態。
遠控自動
將旋轉開關轉至遠控自動檔，閉合70、54信號，設備進入自動狀態，當斷帶檢測翻轉架檢測到斷帶信號時，電磁鐵得電，抓捕機構動作，5秒鐘后自動失電。斷開70、55信號，設備退出自動狀態。
