一、配料秤適用范圍：
JGC-40型帶式稱重給料機是對散狀物料進行連續地輸送、計量的理想設備，并可根據現場要求，實現開環或閉環和流量控制。廣泛應用于電力、冶金、煤炭、化工、港口、礦山、建材、陶瓷、食品等行業。
二、產品型號及含義：
三、工作原理：
輸送計量膠帶下面安裝有電子稱重裝置，皮帶機上的物料重量。作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號并送入積算器。同時，積算器接收由速度傳感器傳來的速度信號，通過對重信號與速度信號的積分運算得出瞬時流量值和累積重值。
四、系統特點：
1、獨特的防跑偏技術，確保皮帶機良好的運行；
2、根據工藝要求，可以調節給料層厚度及皮帶機運行速度；
3、具有獨特的防撒料工藝；
4、高精度稱重系統，無運動摩擦，維護量極��；
5、稱重傳感器采用雙層密封，具有良好的防潮、防腐性能和長期工作的穩定性；
6、數字式脈沖發生器，速度信號準確可靠；
7、具有自動調零、自動調間隔、自動診斷故障等功能；
8、具有獨特的電子標定或掛碼標定功能。
五、系統可擴展性：
1、可選的系統報警裝置使您及時地發現和排除堵料、斷料、過載和皮帶跑偏等故障；
2、可根據環境要求，選配防護罩，達到防塵防水的效果；
3、可選的開環或閉封環控制功能，可以實現系統的智能控制；
4、可選擇的儀表接口：RS232、RS485接口及打印接口；
5、本設備可作為DCS型配料系統的基本單元，實現配比控制。
六、主要技術參數： 七、工作條件和安裝
檢定精度：±0.5% 環境溫度：儀表：0℃--40℃
輸送能力：1—700t/h 機械：-20℃--60℃
調速范圍：變頻器調速（可選） 電源：220/380VAC、（+10%--15%）、
電流輸出：0—20mA正比于流量（可選） 50Hz、（±2%）
通訊接口：RS232或RS485C（可選）
HL-2000/2105

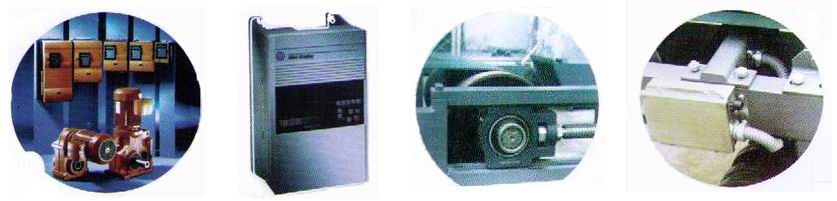

減速電機 變頻器 螺旋張緊 接線盒
八、外形尺寸及安裝尺寸：
|
帶 寬 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
H |
485 |
505 |
535 |
550 |
565 |
585 |
|
M1 |
720 |
870 |
1070 |
1300 |
1550 |
175 |
|
M2 |
676 |
750 |
850 |
965 |
1090 |
1190 |
|
L |
1700 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
|
A |
350 |
400 |
500 |
600 |
750 |
900 |
900 |
900 |
900 |
900 |
|
L1 |
1080 |
1380 |
1880 |
1190 |
1440 |
1380 |
1880 |
1380 |
1880 |
1380 |
|
L2 |
|
1190 |
1440 |
200 |
2000 |
2×1500 |
2×1500 |
2×2000 |
